知識專欄與產業觀察 · 2026.07 · 9 min

影響溫室膠膜使用壽命的因素——在台灣，膠膜為什麼常撐不久？

「三年膜」「五年膜」講的不是日曆，是累積日照量。而台灣本身就跨了熱帶與亞熱帶兩種氣候，屏東與宜蘭該選的膜並不一樣。更關鍵的是：現場絕大多數的破損不是老化裂開，而是被異物擊破——除草飛石、颱風帶來的鐵皮與樹枝。這篇把決定膠膜壽命的因素分成「老化」與「擊破」兩條線談。

「你上次幫我換的膜，怎麼兩年多就霧掉、還開始裂？不是說五年嗎？」這通電話我一年會接到好幾次。膠膜沒有偷工減料，也沒有買錯規格——問題在於「五年」這個數字，本來就不是為台灣的天空寫的。

溫室膠膜的耐候能力，取決於樹脂裡添加的抗紫外線安定劑。安定劑會被紫外線一點一點消耗掉，消耗完，膜就開始脆化、失去韌性，接著在受力處開裂。所以國際上的膠膜保證，多半是以「累積輻射量」來標示，而不是單純的年數——年數只是廠商依照該產品主要銷售地區的日照條件，換算給客戶看的說法。

同一張標示三年的膜，掛在冬季日照薄弱的北歐，可能三年後還很有韌性；掛在嘉南平原或屏東平原，配額會提早用完。這不是廠商不老實，是把別人的氣候直接搬過來用的結果。

• 年累積日照高：南部平地全年日照充足、夏季紫外線強度高，安定劑的消耗速度比溫帶產地快得多。
• 膜面高溫：夏日午後膜面溫度遠高於氣溫，高溫會加速抗氧化劑與安定劑的分解，也讓膜在熱的狀態下更容易被拉伸變形。
• 高濕與大溫差：日夜溫差與長時間結露，讓抗霧（anti-fog）與防塵塗層先失效——膜還沒破，透光率已經掉了。
• 颱風季反覆受力：一年之中多次強風，膜在固定件之間反覆鼓起、拍打、回彈。多數膠膜不是一次被撕破，是被疲勞磨到某一次撐不住。
• 鹽霧與揚塵：西南沿海的鹽霧、中南部旱季的揚塵，會附著在膜面上降低透光，也讓局部老化不均。
• 病害壓力導致用藥頻繁：高溫高濕使病害壓力大，噴藥次數多——而某些藥劑正是膠膜壽命的隱形殺手（見下一段）。

北回歸線橫過嘉義與花蓮：以南屬熱帶，以北屬亞熱帶。這條線兩側的溫室，膠膜要面對的壓力並不相同——用同一份規格套全台，是最常見也最貴的誤判。

• 南部（熱帶）：全年日照與紫外線累積量最高、夏季膜面溫度最嚴苛、颱風正面侵襲機率高。優先考慮配額大的抗UV系統、較厚的規格，以及更密的固定與更完整的邊界處理。
• 北部與東北部（亞熱帶）：冬季東北季風長時間吹拂、雨日多、日照相對弱。真正先失效的常常不是膜的本體，而是抗霧與防塵塗層——透光率掉下來、結露滴到作物身上，比脆化更早成為問題。持續風壓造成的疲勞也比南部明顯。
• 沿海（不分南北）：鹽霧會附著在膜面並加速固定件與彈簧線鏽蝕，鏽蝕的彈簧線再回頭割膜。
• 中高海拔與山區：日夜溫差大、陣風強、周邊有喬木——落枝與刮擦是主要風險，選膜之外更該處理的是周邊環境。

某些農藥與消毒藥劑長期接觸膠膜，會影響膜內抗紫外線安定劑的作用，讓保護能力提早耗損。這件事並非所有藥劑都會發生，也與濃度、通風與接觸時間有關；但實務上的症狀很典型：噴藥動線附近、通風不良的角落，膜會比其他區域明顯早黃、早脆、早裂。

• 選膜時先告知供應商您的用藥種類與頻率，並詢問該膜對常用藥劑的耐受性；若有特殊配方需求，必須在下單前指定。
• 噴藥與燻蒸時盡量開窗換氣，別讓藥霧長時間停在膜的內表面。
• 洗膜以清水與中性清潔劑為原則，避免使用強效或含腐蝕性成分的清洗劑。

前面談的都是「老化」——它決定膜還剩多少韌性。但實務上我們接到的膠膜叫修，絕大多數不是老化裂開，是被東西打破的。老化只是把門檻降低：同一顆飛石，打在新膜上會彈開，打在配額用盡的膜上就是一個洞，然後沿著撕裂方向一路延伸。

• 除草作業：割草機打起的石礫、草屑與斷枝是第一名。貼近溫室周邊除草時，飛出物的速度足以直接刺穿膠膜——尤其是下緣與裙邊。
• 颱風帶來的異物：鄰田或鄰舍的鐵皮、遮陰網碎片、支柱、園藝資材、廢棄塑膠布。結構撐住了，膜卻被飛來的鐵皮劃開一整跨，是颱風後最常見的災情。
• 樹枝：周邊喬木的落枝與長時間刮擦。刮擦處先磨薄，再在某一場風裡破掉。
• 人為與器械：搬運長物、竹竿、鐵管、高處作業踩踏與工具刮碰。
• 鳥類與動物：啄咬與抓痕，通常出現在裙邊與捲膜開口附近。

整片膜攤開來看，中央大面積其實是最耐用的部分。老化造成的破裂，起點永遠是邊界與接觸點——只要這幾個地方處理好，同一張膜可以多撐一到兩季。

• 鋁壓條與 S 型彈簧線的邊緣：壓條有毛邊、彈簧線生鏽或裝反，就是一條沿線的割痕；換膜時彈簧線也應一併檢查更換。
• 與骨架的摩擦點：膜熱脹冷縮時會在鋼管上小幅來回摩擦，夏季鋼管溫度高，摩擦處會出現局部熱降解與磨痕。

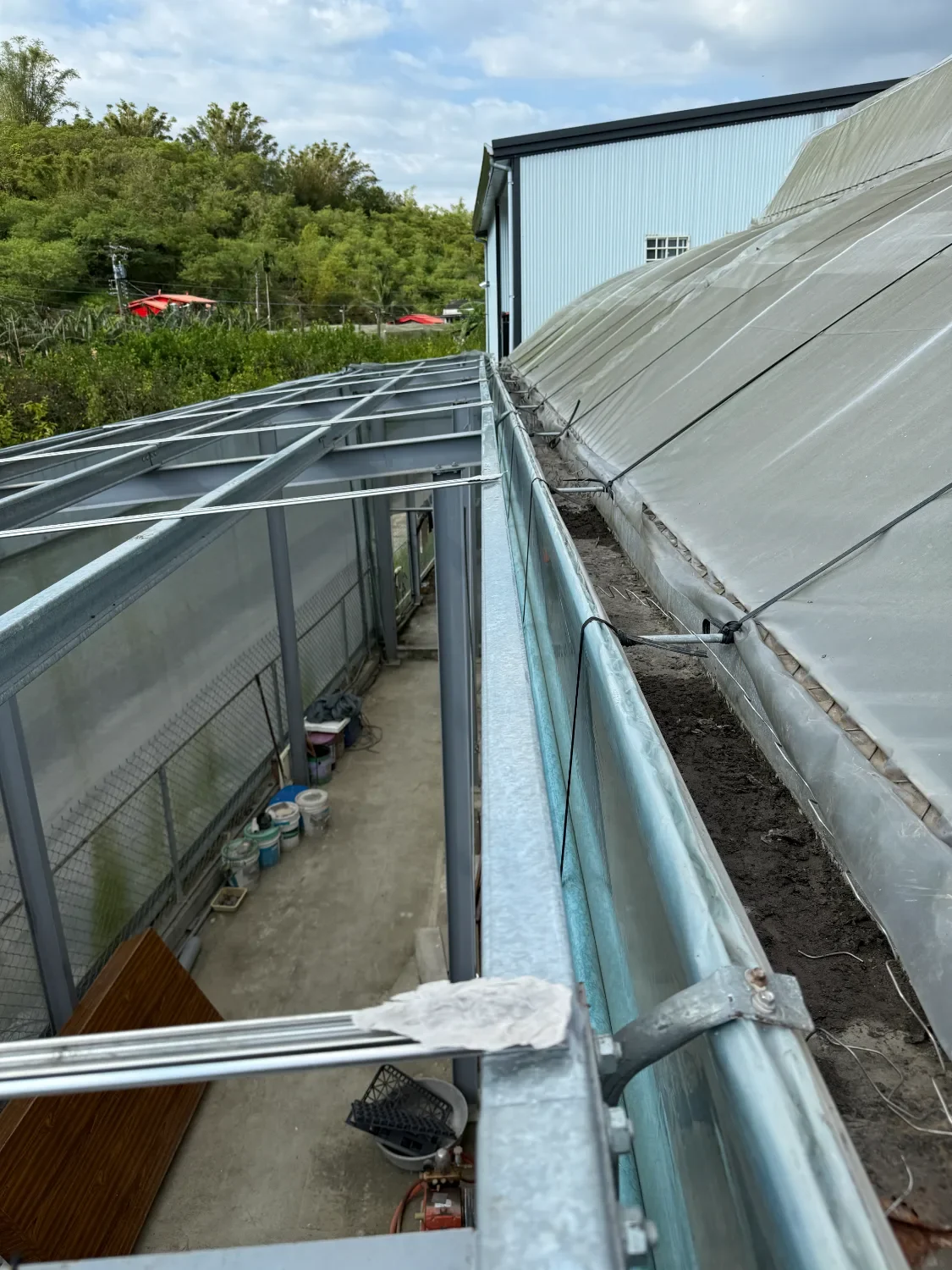

• 深色、鏽蝕與不鏽鋼構件形成的熱點：未鍍鋅、鏽蝕或塗深色漆的構件曬熱後會直接把膜烤傷。不鏽鋼也要留意——它的導熱係數只有約 14.6–16.3 W/(m·K)，熱量進得去、散不掉，壓接處的溫度會比鋁製壓條高得多，膜就在那一條線上提早老化。
• 天溝邊、門窗開口與捲膜機構：這些位置每天有機械動作與人員進出，是磨損最集中的地方。
• 既有的小破口：一旦有破口，風會沿著撕裂方向持續擴大，一個手掌大的洞在一場颱風後可以變成整跨。

• 張力：太鬆會在風中拍打，疲勞破壞；太緊則在低溫收縮或風壓下直接在固定處撕開。膜要繃得平，但不是繃到極限。
• 安裝時的溫度：膠膜熱時偏鬆、冷時收縮。在正中午高溫下拉緊的膜，入夜降溫後張力會遠超預期，因此上膜應避開一天中最熱的時段。
• 鋼件先處理：與膜接觸的構件要去銳邊、除鏽，深色或鏽蝕處以保護帶或淺色處理隔離。
• 固定件的完整性：壓條的接續處、螺絲頭、束帶尾端全都要收乾淨，任何一個突出物都是未來的破口。
• 一次做完整跨：分次拼接、以不同時期的膜混拼，老膜會先破，然後帶著新膜一起壞。

• 選膜看累積輻射保證與抗UV系統，依所在氣候分區（熱帶／亞熱帶、沿海、山區）調整規格，並告知供應商用藥習慣。
• 溫室周邊留出除草緩衝帶並管理鄰近喬木，颱風前收妥周邊可飛落的鐵皮與資材。
• 每季檢查一次固定件：壓條有沒有鬆、彈簧線有沒有鏽、有沒有新的摩擦痕。
• 定期洗膜：髒污降低透光，也讓老化不均。清水加中性清潔劑即可。
• 破口當天就補：專用修補膠帶從內外兩面貼，撕裂方向的兩端要蓋過。
• 颱風前巡一次張力與破口，颱風後不要只看有沒有破，要看固定線有沒有位移。
• 換膜時把彈簧線、壓條與保護帶一起換掉——這是整批壽命裡最便宜的一段投資。

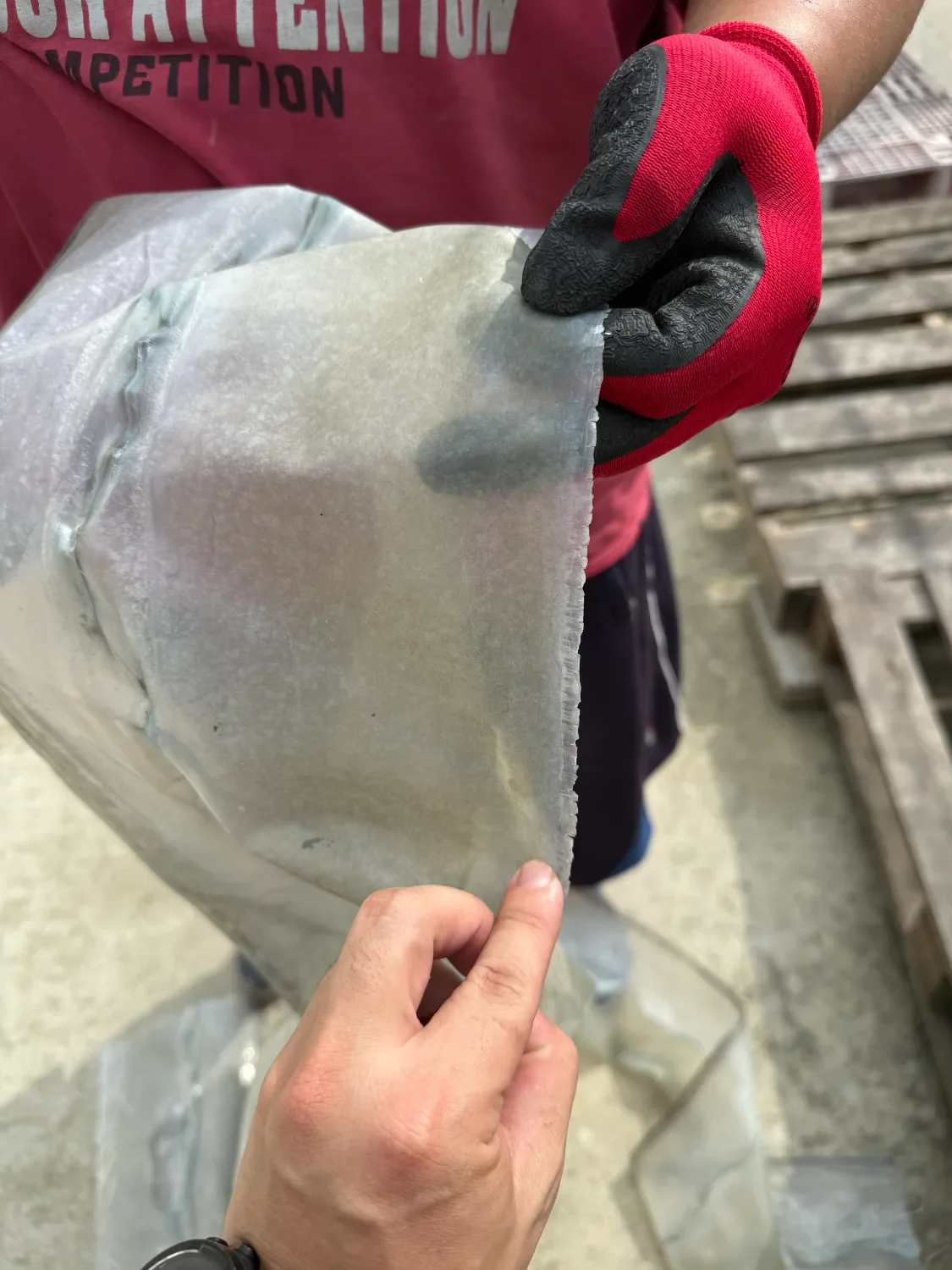

判斷很簡單：修補的價值取決於膜本身還有沒有韌性。如果膜已經整片黃化、用手一折就出現細裂紋、或修補處旁邊很快又裂開，那代表安定劑已經耗盡——這時候補得再密，也只是把換膜的時間往後推幾週，卻要冒著颱風季整跨掀開的風險。反過來說，若膜整體仍有彈性、只是機械性破損（樹枝、工具、鳥害），修補是完全合理的選擇。

在台灣，比較務實的做法是把換膜當成可預期的營運成本，排進行事曆，而不是等它在颱風夜破掉才處理。膜是整座溫室裡最便宜、也最該按時更換的一層。

← 更多溫室知識文章
